Thiết bị Bơm (Pump)

Các máy bơm đảm nhận vai trò tuần hoàn nước lạnh đi qua hệ chiller, FCU/AHU và đi qua tháp giải nhiệt đảm bảo lưu lượng nước cho quá trình trao đổi nhiệt.

Trong hệ thống Chiller, bơm thường được sử dụng phổ biến nhất là bơm đồng trục: là loại bơm có động cơ và trục bơm nằm trên cùng một đường thẳng hàng, giúp tiết kiệm không gian và đơn giản hóa việc lắp đặt. Tuy nhiên, ngay cả trong phân loại “bơm đồng trục,” chúng ta vẫn có thể phân biệt hai dạng chính dựa trên cách kết nối giữa động cơ và bơm, cũng như khả năng bảo trì:

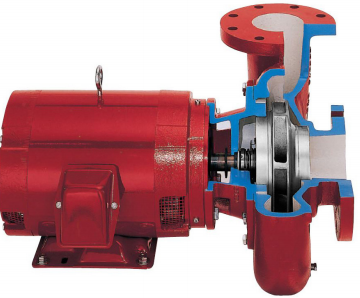

 Bơm Đồng Trục Liền Trục (Close-Coupled Inline Pumps)

• Đặc điểm cấu tạo:
  • Trong dạng này, động cơ và trục bơm được kết nối trực tiếp với nhau, không có khớp nối trung gian. Cánh bơm (impeller) được gắn trực tiếp vào trục động cơ hoặc một phần mở rộng của trục động cơ.
  • Động cơ thường được thiết kế đặc biệt để chịu được lực tác động từ bơm.
  • Thiết kế này tạo nên một khối bơm và động cơ nhỏ gọn, liền mạch.
• Ưu điểm:
  • Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt tối đa.
  • Hiệu quả năng lượng: Giảm thiểu tổn thất năng lượng do không có khớp nối.
  • Chi phí ban đầu thấp hơn: Thường có giá thành rẻ hơn so với các loại bơm rời trục.
  • Dễ lắp đặt: Do là một khối thống nhất.
• Nhược điểm:
  • Khó bảo trì: Khi có sự cố với động cơ hoặc bơm, việc sửa chữa hoặc thay thế đòi hỏi phải tháo rời cả cụm động cơ và bơm. Nếu chỉ hỏng một bộ phận, bạn vẫn phải tháo dỡ toàn bộ.
  • Rủi ro lan truyền hỏng hóc: Nếu có vấn đề về cân bằng hoặc độ lệch trục, nó có thể ảnh hưởng trực tiếp đến cả động cơ và bơm.
  • Khó thay thế riêng lẻ: Nếu động cơ hỏng, bạn có thể phải thay cả cụm bơm, và ngược lại.
• Ứng dụng trong Chiller: Phù hợp cho các hệ thống Chiller nhỏ và vừa, nơi không gian là yếu tố quan trọng và yêu cầu bảo trì không quá phức tạp.

 Bơm Đồng Trục Trục Rời (hoặc Bơm Liền Giá Đỡ) (Frame-Mounted or Long-Coupled Inline Pumps)

• Đặc điểm cấu tạo:
  • Dạng này vẫn giữ nguyên tắc trục động cơ và trục bơm nằm trên cùng một đường thẳng, nhưng động cơ và bơm được lắp đặt trên cùng một khung đế (frame) hoặc giá đỡ.
  • Động cơ và trục bơm được nối với nhau thông qua một khớp nối (coupling). Khớp nối này có thể là loại cứng hoặc loại đàn hồi, giúp truyền lực quay và bù sai lệch nhỏ giữa hai trục.
  • Thiết kế này cho phép dễ dàng tách rời động cơ khỏi cụm bơm.
• Ưu điểm:
  • Dễ bảo trì và sửa chữa: Có thể tháo rời động cơ hoặc cụm bơm một cách độc lập để bảo trì, sửa chữa hoặc thay thế. Điều này giúp giảm thời gian ngừng hoạt động của hệ thống.
  • Linh hoạt trong thay thế: Có thể thay thế động cơ hoặc bơm một cách độc lập mà không ảnh hưởng đến bộ phận còn lại.
  • Giảm thiểu rung động và tiếng ồn: Khớp nối (đặc biệt là loại đàn hồi) có thể giúp giảm rung động và tiếng ồn truyền từ động cơ sang bơm và ngược lại.
  • Sử dụng động cơ tiêu chuẩn: Có thể sử dụng các loại động cơ điện tiêu chuẩn, dễ dàng tìm kiếm và thay thế trên thị trường.
• Nhược điểm:
  • Chiếm nhiều không gian hơn: Do cần không gian cho khung đế và khớp nối.
  • Chi phí ban đầu cao hơn: Do có thêm khớp nối và khung đế.
  • Yêu cầu căn chỉnh: Cần căn chỉnh chính xác giữa trục động cơ và trục bơm khi lắp đặt để đảm bảo hoạt động hiệu quả và tránh hỏng hóc sớm.
• Ứng dụng trong Chiller: Phổ biến trong các hệ thống Chiller có công suất trung bình và lớn, nơi yêu cầu độ tin cậy cao, khả năng bảo trì nhanh chóng và linh hoạt là quan trọng.
